Chi tiết sản phẩm

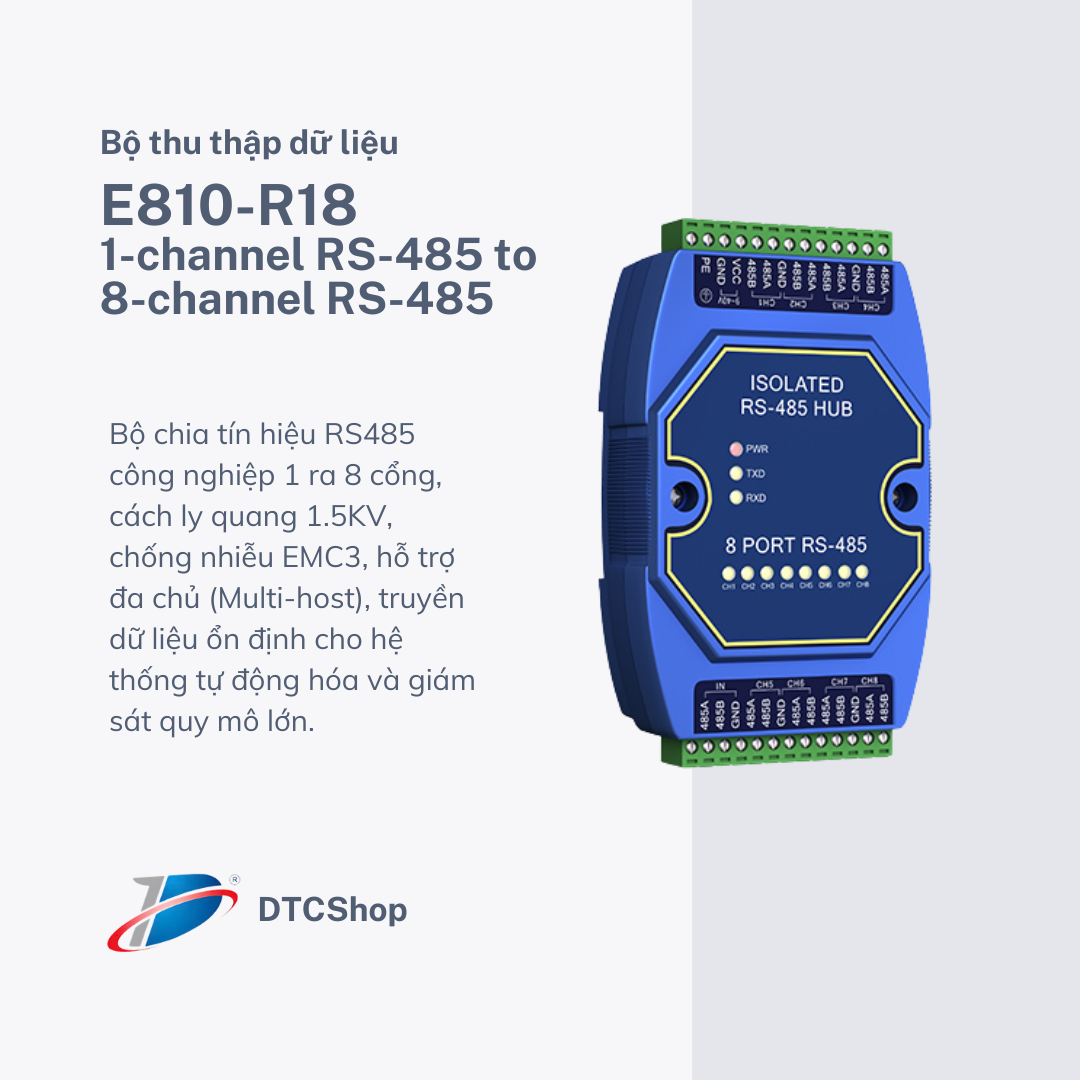

Bộ chia tín hiệu RS485 E810-R18 là gì?

Trong các hệ thống sử dụng chuẩn truyền thông RS485, việc kết nối nhiều thiết bị về một bộ điều khiển trung tâm thường gặp các vấn đề như suy hao tín hiệu, nhiễu điện từ, xung sét hoặc mất dữ liệu khi khoảng cách truyền dẫn lớn.

Bộ chia tín hiệu RS485 E810-R18 được thiết kế để giải quyết các vấn đề này bằng cách mở rộng 1 đường truyền RS485 thành 8 nhánh độc lập. Thiết bị hoạt động như một HUB RS485 công nghiệp, giúp tín hiệu được phân phối ổn định đến nhiều thiết bị đầu cuối mà không cần cấu hình phức tạp.

Với công nghệ cách ly quang điện và khả năng chống nhiễu công nghiệp EMC Level 3, E810-R18 phù hợp cho các hệ thống yêu cầu độ ổn định cao và hoạt động liên tục 24/7.

Tính năng nổi bật của E810-R18

Truyền dữ liệu tốc độ cao và ổn định

Thiết bị hỗ trợ tốc độ truyền từ 300bps đến 230400bps và có thể tùy chỉnh baud rate theo yêu cầu hệ thống.

Bộ nhớ đệm 5KB trên mỗi kênh giúp giảm nguy cơ mất gói tin khi nhiều thiết bị cùng truyền dữ liệu, đảm bảo quá trình giao tiếp giữa Master và Slave luôn ổn định.

• Giảm lỗi truyền thông trong hệ thống lớn.
• Hạn chế mất dữ liệu khi nhiều thiết bị hoạt động đồng thời.
• Đảm bảo khả năng thu thập dữ liệu liên tục.

Cách ly quang điện 1.5KV

E810-R18 sử dụng công nghệ Photoelectric Isolation giúp tách biệt điện hoàn toàn giữa các nhánh truyền thông.

• Bảo vệ PLC, bộ điều khiển và thiết bị đo lường.
• Giảm ảnh hưởng của nhiễu công nghiệp.
• Tăng tuổi thọ cho toàn bộ hệ thống.

Hỗ trợ chế độ Multi-Host

Khác với nhiều bộ lặp RS485 thông thường, E810-R18 hỗ trợ nhiều thiết bị chủ truy cập vào hệ thống. Thiết bị có thể hoạt động ở chế độ truyền trong suốt (Transparent Mode).hoặc chế độ đa chủ (Multi-host Mode). Điều này giúp các hệ thống SCADA, HMI hoặc phần mềm giám sát có thể truy xuất dữ liệu linh hoạt hơn.

Chống nhiễu và bảo vệ công nghiệp toàn diện

Thiết bị được thiết kế đáp ứng môi trường công nghiệp khắc nghiệt với:

• EMC Level 3.
• Chống tĩnh điện ESD:
  • Tiếp xúc 4KV.
  • Phóng điện không khí 8KV.
• Chống xung sét:
  • Chế độ vi sai 1KV.
  • Chế độ chung 2KV.

Lợi ích thực tế

• Giảm nguy cơ hỏng thiết bị do sét lan truyền.
• Tăng độ ổn định cho hệ thống truyền thông.
• Phù hợp lắp đặt tại nhà máy, khu công nghiệp và ngoài hiện trường.

Nguồn cấp dải rộng

Thiết bị hỗ trợ nguồn DC 9~40V, tương thích với nhiều hệ thống điện công nghiệp hiện nay.

Ngoài ra, E810-R18 còn tích hợp bảo vệ quá dòng giúp nâng cao độ an toàn khi vận hành.

Khả năng tích hợp trong hệ thống

Một trong những ưu điểm lớn của bộ chia tín hiệu RS485 E810-R18 là khả năng tích hợp dễ dàng với nhiều thiết bị và phần mềm hiện có.

• PLC công nghiệp.
• HMI.
• Bộ thu thập dữ liệu.
• Đồng hồ điện năng.
• Cảm biến công nghiệp.
• Hệ thống SCADA.
• Hệ thống cân điện tử.
• Hệ thống kiểm soát ra vào.
• Bãi đỗ xe thông minh.
• Thiết bị IoT sử dụng giao thức Modbus RTU.

Do hoạt động theo cơ chế Plug & Play nên việc triển khai nhanh chóng, không yêu cầu cấu hình phức tạp.

Ứng dụng thực tế của E810-R18

• Hệ thống nhà máy sản xuất: Trong các dây chuyền tự động hóa, E810-R18 giúp mở rộng mạng RS485 để kết nối PLC, biến tần, cảm biến và thiết bị đo lường về trung tâm điều khiển.

• Trạm cân xe tải: Các trạm cân thường cần kết nối đầu cân, bảng LED, camera, máy tính và phần mềm quản lý cân. E810-R18 giúp phân phối tín hiệu RS485 ổn định giữa các thiết bị, giảm nhiễu và tăng độ tin cậy khi truyền dữ liệu cân.

• Hệ thống logistics và kho thông minh: Thiết bị hỗ trợ kết nối nhiều điểm thu thập dữ liệu trong kho hàng, giúp quá trình giám sát và quản lý vận hành diễn ra hiệu quả hơn.

• Hệ thống tòa nhà thông minh: E810-R18 phù hợp cho các hệ thống:

  • BMS.

  • Điều khiển HVAC.

  • Công tơ điện.

  • Giám sát năng lượng.

  • Kiểm soát truy cập.

• Hệ thống nông nghiệp thông minh: Thiết bị có thể kết nối nhiều cảm biến nhiệt độ, độ ẩm, pH và thiết bị điều khiển trong cùng một mạng RS485.

Vì sao nên lựa chọn E810-R18?

• Mở rộng từ 1 cổng RS485 thành 8 cổng độc lập.
• Cách ly quang điện 1.5KV an toàn.
• Hỗ trợ Multi-host và truyền trong suốt.
• Chống nhiễu EMC Level 3.
• Chống sét lan truyền và chống tĩnh điện.
• Hỗ trợ baud rate tùy chỉnh.
• Nguồn cấp DC 9~40V linh hoạt.
• Lắp đặt DIN Rail hoặc bắt vít cố định.
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Yêu cầu báo giá và tư vấn kỹ thuật



Nếu doanh nghiệp đang cần triển khai hệ thống truyền thông RS485 cho nhà máy, trạm cân, hệ thống giám sát hoặc tự động hóa công nghiệp, E810-R18 là giải pháp giúp mở rộng mạng truyền thông ổn định và an toàn.

Liên hệ DTCShop để được tư vấn lựa chọn bộ chia tín hiệu RS485 phù hợp, kiểm tra khả năng tương thích với hệ thống hiện có và nhận báo giá nhanh.

FAQ – Câu hỏi thường gặp

1. E810-R18 có cần cấu hình trước khi sử dụng không?

Không. Thiết bị hoạt động theo cơ chế Plug & Play, hỗ trợ truyền dữ liệu trong suốt giữa cổng Master và các cổng Slave mà không cần cài đặt phần mềm hay cấu hình tham số.

2. Thiết bị có hỗ trợ Modbus RTU không?

Có. E810-R18 hoạt động ở tầng vật lý RS485 nên tương thích với Modbus RTU cũng như các giao thức truyền thông sử dụng chuẩn RS485 khác.

3. Có thể sử dụng trong môi trường nhà máy nhiều nhiễu điện không?

Có. Thiết bị đạt chuẩn EMC Level 3, tích hợp cách ly quang, chống tĩnh điện ESD và chống xung sét giúp hoạt động ổn định trong môi trường công nghiệp.

4. E810-R18 hỗ trợ khoảng baud rate nào?

Thiết bị hỗ trợ từ 300bps đến 230400bps và có thể tùy chỉnh theo yêu cầu của hệ thống.

5. Có thể lắp đặt trên tủ điện công nghiệp không?

Có. E810-R18 hỗ trợ lắp trên thanh DIN35 hoặc cố định bằng vít, phù hợp cho các tủ điện điều khiển và hệ thống tự động hóa.
