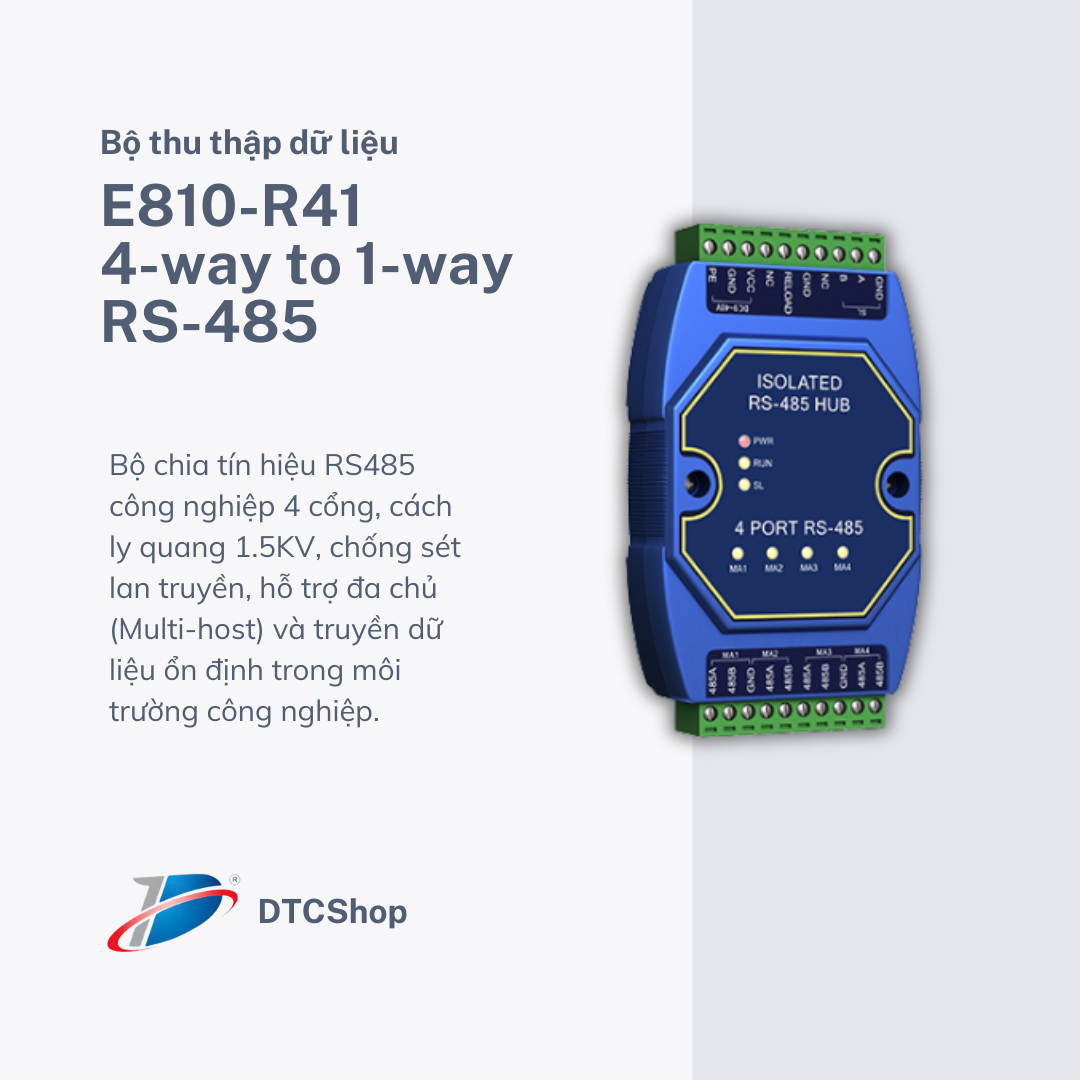

Bộ chia tín hiệu RS485 E810-R41 công nghiệp cách ly quang 4 cổng

Trong các hệ thống tự động hóa, việc mở rộng mạng truyền thông RS485 thường gặp các vấn đề như suy hao tín hiệu, nhiễu điện từ, xung sét hoặc mất gói dữ liệu khi nhiều thiết bị cùng truy cập. Bộ chia tín hiệu RS485 E810-R41 được thiết kế để giải quyết các vấn đề này bằng cách mở rộng mạng RS485, tăng khả năng truyền dẫn và bảo vệ thiết bị trong môi trường công nghiệp khắc nghiệt.

Thiết bị hoạt động như một RS485 Hub công nghiệp, hỗ trợ chia tín hiệu từ nhiều nhánh RS485 về một đường truyền trung tâm, giúp hệ thống vận hành ổn định, dễ mở rộng và thuận tiện cho việc quản lý thiết bị.

E810-R41 dùng để làm gì?

E810-R41 là bộ lặp và bộ chia tín hiệu RS485 công nghiệp, được sử dụng để:

• Mở rộng mạng truyền thông RS485.
• Kết nối nhiều thiết bị RS485 trong cùng hệ thống.
• Tăng khoảng cách và độ ổn định đường truyền.
• Giảm hiện tượng xung đột dữ liệu trên mạng RS485.
• Bảo vệ thiết bị khỏi sét lan truyền, tĩnh điện và nhiễu công nghiệp.

Thiết bị đặc biệt phù hợp với các hệ thống:

• Nhà máy sản xuất thông minh.
• Hệ thống SCADA và PLC.
• Trạm cân xe tải.
• Hệ thống quản lý kho bãi và logistics.
• Bãi đỗ xe thông minh.
• Hệ thống tòa nhà và giám sát công nghiệp.

Tính năng nổi bật của bộ chia tín hiệu RS485 E810-R41

Cách ly quang điện kép giúp bảo vệ hệ thống

E810-R41 được tích hợp công nghệ cách ly quang điện với điện áp cách ly lên đến 1.5KV giữa nguồn và tín hiệu.

• Giảm nguy cơ hỏng thiết bị do chênh lệch điện thế.
• Hạn chế nhiễu truyền dẫn.
• Tăng tuổi thọ cho PLC, bộ điều khiển và thiết bị đầu cuối.

Chống sét lan truyền và chống tĩnh điện công nghiệp

Thiết bị đạt chuẩn:

• EMC Level 3.
• Chống tĩnh điện ESD:
  • Tiếp xúc: 4KV.
  • Phóng điện qua không khí: 8KV.
• Chống xung sét:
  • Chế độ vi sai: 1KV.
  • Chế độ đồng pha: 2KV.

Nhờ đó E810-R41 hoạt động ổn định tại các nhà máy, khu công nghiệp hoặc khu vực có môi trường điện từ phức tạp.

Bộ nhớ đệm dữ liệu giúp hạn chế mất gói

Thiết bị được tích hợp bộ nhớ đệm truyền thông cho từng kênh, giúp:

• Tăng độ ổn định khi truyền dữ liệu.
• Giảm hiện tượng mất gói tin.
• Hỗ trợ hệ thống có nhiều thiết bị truy cập đồng thời.

Đây là ưu điểm quan trọng đối với các hệ thống giám sát và điều khiển thời gian thực.

Hỗ trợ chế độ Multi-Host

Không giống các bộ chia RS485 thông thường, E810-R41 hỗ trợ chế độ truyền trong suốt (Transparent Transmission) và chế độ đa chủ (Multi-host Gateway).

Nhờ đó nhiều bộ điều khiển hoặc máy chủ có thể cùng truy cập dữ liệu trong hệ thống mà vẫn đảm bảo tính ổn định và chính xác.

Dải nguồn rộng DC 9~40V

Thiết bị hỗ trợ nguồn cấp rộng từ DC 9V đến 40V giúp dễ dàng tích hợp với:

• Tủ điện công nghiệp.
• PLC.
• Bộ nguồn 12V.
• Bộ nguồn 24V.
• Hệ thống điều khiển hiện hữu.

Khả năng chống quá dòng giúp nâng cao độ an toàn khi vận hành lâu dài.

Khả năng tích hợp hệ thống

Một trong những ưu điểm của bộ chia tín hiệu RS485 công nghiệp E810-R41 là khả năng tương thích với nhiều thiết bị và nền tảng khác nhau.

• PLC Siemens, Mitsubishi, Delta, Omron.
• HMI công nghiệp.
• Bộ điều khiển tự động.
• Đồng hồ đo điện năng.
• Cảm biến công nghiệp.
• Trạm cân điện tử.
• Thiết bị IoT sử dụng giao thức RS485.
• Hệ thống Modbus RTU.

Giao tiếp RS485 tiêu chuẩn giúp quá trình tích hợp nhanh chóng và tiết kiệm chi phí triển khai.

Ứng dụng thực tế của E810-R41

• Hệ thống sản xuất thông minh: Kết nối nhiều cảm biến, PLC và thiết bị thu thập dữ liệu trong nhà máy mà vẫn đảm bảo độ ổn định của mạng truyền thông.

• Hệ thống logistics và kho vận: Hỗ trợ thu thập dữ liệu từ nhiều thiết bị đo lường, đầu đọc hoặc bộ điều khiển trong kho hàng và trung tâm logistics.

• Trạm cân xe tải: Mở rộng kết nối giữa đầu cân, máy tính, bảng LED hiển thị và phần mềm quản lý cân mà không làm suy giảm tín hiệu.

• Hệ thống tòa nhà thông minh: Kết nối các thiết bị giám sát năng lượng, điều khiển HVAC, cảm biến môi trường và hệ thống quản lý tòa nhà.

• Nông nghiệp thông minh: Thu thập dữ liệu từ cảm biến nhiệt độ, độ ẩm, hệ thống tưới tự động thông qua mạng RS485 khoảng cách xa.

Vì sao nên lựa chọn E810-R41?

• Thiết kế công nghiệp chuyên dụng.
• Cách ly quang điện 1.5KV.
• Chống sét và chống nhiễu EMC cấp 3.
• Hỗ trợ Multi-host Gateway.
• Truyền dữ liệu hai chiều tốc độ cao.
• Hỗ trợ baud rate từ 1200 đến 115200bps.
• Lắp đặt DIN Rail hoặc bắt vít linh hoạt.
• Hoạt động ổn định từ -40°C đến 85°C.
• Kiểm tra chức năng và chạy thử trước khi xuất xưởng.

Liên hệ tư vấn giải pháp RS485



Bạn đang cần mở rộng mạng RS485 cho nhà máy, hệ thống giám sát, trạm cân hoặc dự án tự động hóa?

Hãy liên hệ DTCShop để được:

• Tư vấn lựa chọn bộ chia tín hiệu RS485 phù hợp.
• Kiểm tra khả năng tương thích với hệ thống hiện có.
• Hỗ trợ sơ đồ kết nối và triển khai thực tế.
• Báo giá nhanh cho dự án và doanh nghiệp.

Câu hỏi thường gặp (FAQs)

1. E810-R41 có thể sử dụng với Modbus RTU không?

Có. Thiết bị sử dụng giao tiếp RS485 tiêu chuẩn nên tương thích với hầu hết các hệ thống Modbus RTU đang được triển khai trong công nghiệp hiện nay.

2. Thiết bị có hỗ trợ lắp thanh DIN Rail không?

Có. E810-R41 hỗ trợ cả lắp trên thanh DIN35 và cố định bằng lỗ bắt vít, giúp linh hoạt trong quá trình lắp đặt tủ điện.

3. E810-R41 có phù hợp môi trường nhà máy không?

Có. Thiết bị đạt EMC Level 3, hỗ trợ chống tĩnh điện, chống sét lan truyền và làm việc trong dải nhiệt độ từ -40°C đến 85°C.

4. Bộ chia tín hiệu RS485 này có hỗ trợ nhiều bộ điều khiển cùng truy cập không?

Có. Thiết bị hỗ trợ chế độ Multi-host Gateway cho phép nhiều host truy cập dữ liệu trong cùng hệ thống mà vẫn đảm bảo độ ổn định.

5. E810-R41 có thể dùng cho hệ thống trạm cân xe tải không?

Hoàn toàn phù hợp. Thiết bị thường được sử dụng để kết nối đầu cân, bảng LED, máy tính và phần mềm quản lý cân thông qua mạng RS485.
