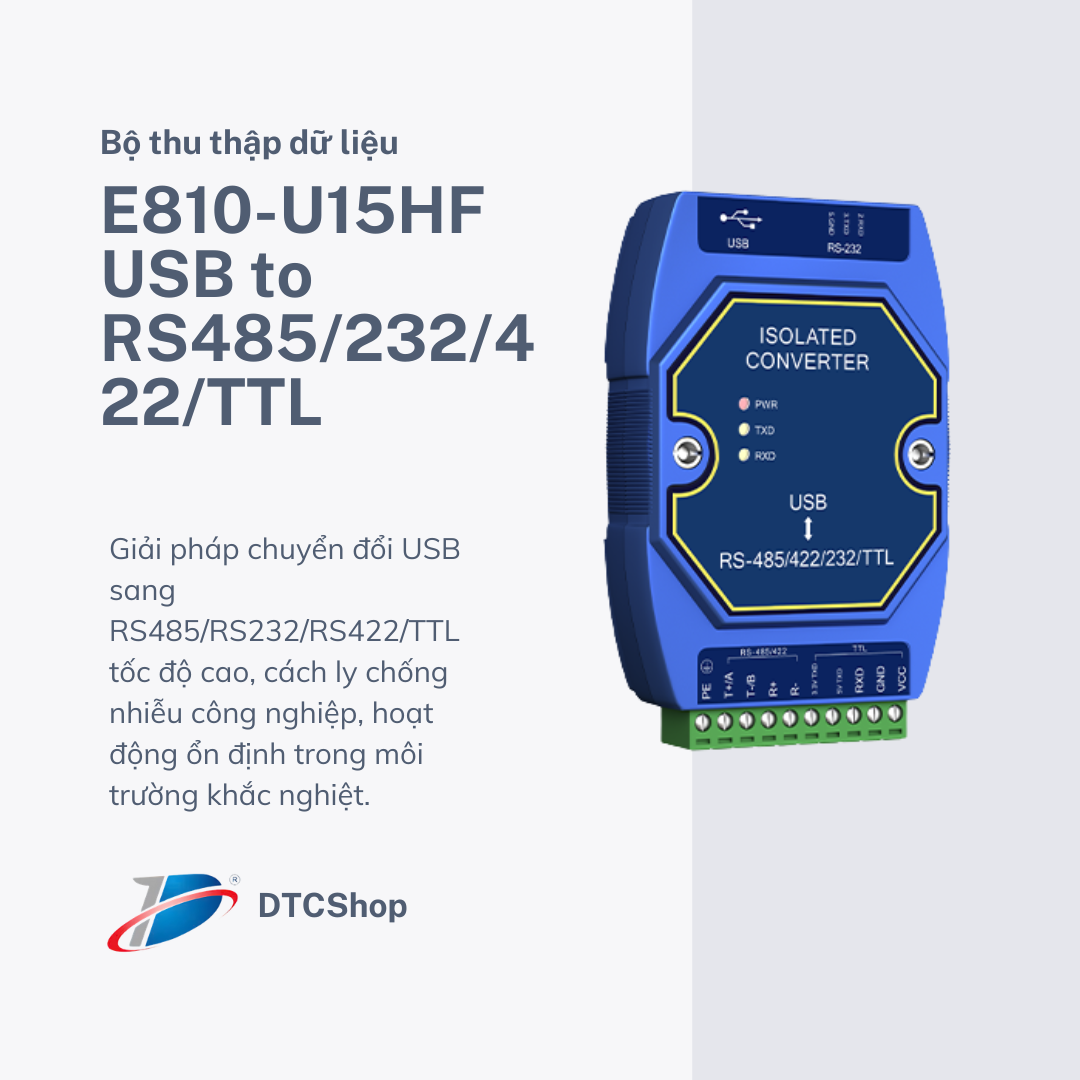

Bộ chuyển đổi USB to RS485/232/422/TTL E810-U15HF dùng để làm gì?

Trong các hệ thống tự động hóa, thiết bị hiện trường thường sử dụng chuẩn giao tiếp RS485, RS422, RS232 hoặc TTL trong khi máy tính hiện đại chủ yếu được trang bị cổng USB. Điều này tạo ra nhu cầu sử dụng bộ chuyển đổi giao tiếp giúp kết nối, cấu hình và truyền dữ liệu giữa máy tính và thiết bị công nghiệp.

E810-U15HF được thiết kế để giải quyết nhu cầu đó bằng cách tích hợp đầy đủ các chuẩn giao tiếp phổ biến trên một thiết bị duy nhất. Người dùng có thể dễ dàng kết nối PLC, cảm biến, bộ điều khiển, đầu đọc thẻ, trạm cân điện tử, thiết bị đo lường hoặc các hệ thống điều khiển công nghiệp với máy tính thông qua cổng USB Type-C.

Nhờ khả năng hỗ trợ truyền dữ liệu tốc độ cao cùng thiết kế chống nhiễu chuyên dụng, thiết bị đáp ứng tốt các yêu cầu vận hành liên tục trong môi trường công nghiệp.

Tính năng nổi bật của E810-U15HF

Hỗ trợ đầy đủ RS232, RS422, RS485 và TTL

Khác với các bộ chuyển đổi chỉ hỗ trợ một hoặc hai chuẩn giao tiếp, E810-U15HF tích hợp đồng thời:

• USB ↔ RS232
• USB ↔ RS422
• USB ↔ RS485
• USB ↔ TTL

Điều này giúp kỹ sư triển khai và bộ phận kỹ thuật giảm số lượng thiết bị cần sử dụng, thuận tiện hơn khi bảo trì hoặc tích hợp hệ thống.

Tốc độ truyền dữ liệu lên đến 12Mbps

Thiết bị hỗ trợ:

• RS485/RS422: 110 ~ 12Mbps
• TTL: 110 ~ 12Mbps
• RS232: 110 ~ 460800bps

Khả năng truyền dữ liệu tốc độ cao giúp giảm độ trễ khi giao tiếp với các thiết bị thu thập dữ liệu, hệ thống giám sát hoặc điều khiển thời gian thực.

Cách ly công nghiệp 3KV

Một trong những ưu điểm quan trọng của bộ chuyển đổi USB to RS485/232/422/TTL E810-U15HF là khả năng cách ly điện áp lên tới 3KV giữa cổng USB và thiết bị hiện trường. Lớp cách ly này giúp:

• Bảo vệ máy tính và thiết bị điều khiển.
• Hạn chế hư hỏng do chênh lệch điện áp.
• Giảm nguy cơ nhiễu tín hiệu trên đường truyền.
• Tăng độ ổn định cho hệ thống vận hành liên tục.

Chống nhiễu và chống sét lan truyền

Thiết bị được trang bị nhiều lớp bảo vệ:

• EMC Level 3 công nghiệp.
• TVS Surge Protection 600W.
• Chống tĩnh điện:
  • Tiếp xúc: 4KV
  • Phóng điện không khí: 8KV
• Chống xung:
  • Differential Mode: 1KV
  • Common Mode: 2KV

Nhờ đó E810-U15HF hoạt động ổn định trong môi trường có nhiều động cơ, biến tần hoặc thiết bị công suất lớn.

Sử dụng chip FTDI chính hãng

Chip FTDI nổi tiếng về độ ổn định và khả năng tương thích cao với các hệ điều hành Windows. Thiết bị hỗ trợ Plug & Play trên Windows 10, giúp người dùng triển khai nhanh mà không cần cấu hình phức tạp.

Cổng USB Type-C hiện đại

So với cổng Micro USB truyền thống, USB Type-C mang lại:

• Kết nối chắc chắn hơn.
• Tốc độ truyền dữ liệu cao.
• Khả năng cấp nguồn ổn định.
• Thuận tiện khi sử dụng và thay thế cáp.

Hoạt động bền bỉ trong môi trường công nghiệp

Toàn bộ bo mạch được phủ lớp sơn bảo vệ công nghiệp giúp:

• Chống ẩm.
• Chống nấm mốc.
• Chống hơi muối.
• Tăng tuổi thọ linh kiện.

Thiết bị có thể hoạt động trong dải nhiệt độ từ -40°C đến +85°C, phù hợp với môi trường nhà máy, kho bãi và khu vực ngoài trời.

Khả năng tích hợp và tương thích hệ thống

E810-U15HF được thiết kế cho các ứng dụng tích hợp hệ thống thực tế.

Thiết bị có thể kết nối với:

• PLC công nghiệp.
• Bộ điều khiển tự động hóa.
• Hệ thống SCADA.
• HMI.
• Bộ thu thập dữ liệu.
• Trạm cân điện tử.
• Thiết bị đo lường công nghiệp.
• Đầu đọc RFID.
• Camera công nghiệp.
• Hệ thống kiểm soát ra vào.
• Thiết bị truyền thông Modbus RTU.

Đối với giao tiếp RS485 hoặc RS422, một bộ chuyển đổi có thể kết nối tối đa tới 128 thiết bị trên cùng mạng truyền thông, phù hợp cho các hệ thống nhiều điểm thu thập dữ liệu.

Ứng dụng thực tế của E810-U15HF

Hệ thống trạm cân điện tử

Thiết bị giúp kết nối máy tính với:

• Bộ chỉ thị cân.
• Bộ điều khiển cân.
• Hệ thống phần mềm quản lý cân.

Đảm bảo dữ liệu cân được truyền ổn định và chính xác.

Nhà máy sản xuất và tự động hóa

E810-U15HF được sử dụng để:

• Cấu hình PLC.
• Kết nối cảm biến.
• Thu thập dữ liệu sản xuất.
• Giám sát dây chuyền vận hành.

Hệ thống bãi xe thông minh

Thiết bị hỗ trợ kết nối các bộ điều khiển RS485 với máy chủ quản lý, giúp đồng bộ dữ liệu ra vào và trạng thái thiết bị theo thời gian thực.

Hệ thống quản lý tòa nhà và kiểm soát ra vào

Có thể tích hợp với:

• Bộ điều khiển cửa.
• Đầu đọc thẻ.
• Thiết bị chấm công.
• Hệ thống BMS.

Giúp triển khai hạ tầng truyền thông ổn định và dễ mở rộng.

Vì sao nên lựa chọn E810-U15HF?

Thay vì sử dụng nhiều bộ chuyển đổi riêng lẻ cho từng chuẩn giao tiếp, E810-U15HF cung cấp giải pháp tích hợp toàn diện trên một thiết bị duy nhất. Khả năng cách ly 3KV, chống nhiễu công nghiệp, hỗ trợ tốc độ truyền cao và tương thích nhiều hệ thống giúp sản phẩm đáp ứng tốt yêu cầu triển khai thực tế trong doanh nghiệp.

Đặc biệt, đối với các dự án trạm cân, nhà máy, kho bãi hoặc hệ thống tự động hóa cần độ ổn định cao, bộ chuyển đổi USB to RS485/232/422/TTL E810-U15HF là lựa chọn phù hợp để đảm bảo kết nối dữ liệu an toàn và liên tục.

Liên hệ DTCShop để được tư vấn lựa chọn bộ chuyển đổi phù hợp với hệ thống hiện có, kiểm tra khả năng tương thích và nhận báo giá nhanh cho dự án.

Câu hỏi thường gặp

1. E810-U15HF có cần nguồn cấp ngoài không?

Không. Thiết bị sử dụng nguồn trực tiếp từ cổng USB và không yêu cầu nguồn cấp riêng khi hoạt động.

2. Thiết bị có hỗ trợ Windows 10 và Windows 11 không?

Có. E810-U15HF sử dụng chip FTDI chính hãng, hỗ trợ Plug & Play trên Windows và tương thích tốt với các phần mềm công nghiệp phổ biến.

3. Có thể sử dụng cho hệ thống Modbus RTU RS485 không?

Có. Thiết bị hỗ trợ đầy đủ giao tiếp RS485 và tương thích với các hệ thống Modbus RTU đang được sử dụng rộng rãi trong tự động hóa công nghiệp.

4. E810-U15HF có phù hợp môi trường nhà máy không?

Có. Sản phẩm được thiết kế theo tiêu chuẩn công nghiệp với khả năng cách ly 3KV, EMC Level 3, chống tĩnh điện và hoạt động ổn định trong dải nhiệt độ từ -40°C đến +85°C.

5. Có thể kết nối nhiều thiết bị RS485 cùng lúc không?

Có. Trong cấu hình mạng phù hợp, một bộ chuyển đổi có thể hỗ trợ kết nối tối đa 128 thiết bị RS485 hoặc RS422 trên cùng hệ thống truyền thông.
